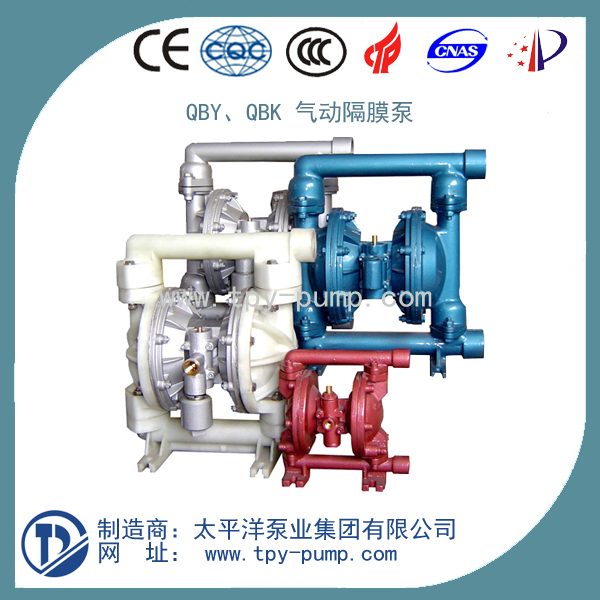

QBY氣動隔膜泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
一、QBY型氣動隔膜泵的特點
本公司生產的氣動隔膜泵是為目前國內最新穎的一種泵類，結構簡單、拆修方便、送液穩定、振動小、噪聲低、自吸能力強、輸送液體粘度高，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，不易流動的液體均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARIOWPUMPS相近。已被國內數萬家石油、化工、食品、醫藥、電子、陶瓷、紡織、釀造、造紙系統單位采用，安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質，均取得了滿意的效果。
隔膜是隔膜泵的核心部件，根據不同介質，可選用氯丁橡膠、四氟橡膠、丁晴橡膠等，以滿足不同用戶的要求。泵體過流部分，可根據用戶要求，選用鑄鐵、鋁合金、不銹鋼和襯膠等不同材質。
二、QBY型氣動隔膜泵的特點
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體最高可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。
三、QBY型氣動隔膜泵技術參數：
流量：0-30m3/h；
揚程：0-50m；
口徑：10-100mm；
溫度：-15-+120℃；
壓力：0.1-0.7MPa；
自吸高度：5-7m。
四、QBY型氣動隔膜泵型號意義：
QBY-40
QBY - 氣動隔膜泵；
40 - 進出口直徑
性能參數
|
型號英 |
型號 |
流量 |
揚程 |
最大 |
通過顆 |
吸程 |
|
文代碼 |
(m3/h) |
(m) |
供氣壓 |
粒直徑 |
(m) |
|
|
|
|
|
(MPa) |
(mm) |
|
|
|
QBY |
QBY-10 |
0.8 |
50 |
0.7 |
1 |
5 |
|
QBY |
QBY-15 |
1 |
50 |
0.7 |
1 |
5 |
|
QBY |
QBY-20 |
1.5 |
50 |
0.7 |
1.5 |
6 |
|
QBY |
QBY-25 |
2.4 |
50 |
0.7 |
2.5 |
7 |
|
QBY |
QBY-32 |
5 |
50 |
0.7 |
3.5 |
7 |
|
QBY |
QBY-40 |
8 |
50 |
0.7 |
4.5 |
7 |
|
QBY |
QBY-50 |
12 |
50 |
0.7 |
8 |
7 |
|
QBY |
QBY-65 |
16 |
50 |
0.7 |
8 |
7 |
|
QBY |
QBY-80 |
24 |
50 |
0.7 |
10 |
7 |
|
QBY |
QBY-100 |
30 |
50 |
0.7 |
10 |
7 |

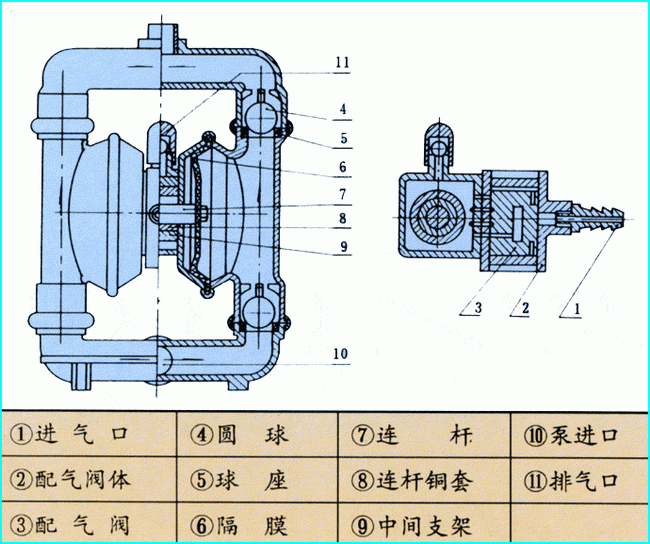

產品結構
QBY型鑄鐵氣動隔膜泵故障分析與排除方法：
|
故障現象 |
可能存在的原因 |
處理方案 |
|
流體中突然有氣泡 |
物料進口端連接處漏入空氣 |
緊固修復 |
|
氣動隔膜泵的隔膜膜破裂 |
更換 |
|
|
連桿（中心軸）螺栓松動 |
緊固或更換 |
|
|
氣閥內護塊“O”型圈損壞 |
更換 |
|
|
排氣口有物料排出 |
氣動隔膜泵的膜片破裂 |
更換 |
|
連桿（中心軸）螺栓松動 |
緊固或更換 |
|
|
泵在停頓時排出大量空氣 |
檢查空氣閥，“O”型環，閥板，定位塊，U型密封件，或定位銷“O”型環 |
檢修或更換 |
|
中心軸密封件磨損 |
更換 |
|
|
泵循環停止或停止無法保持壓力 |
檢查球體、球座或“O”型圈是否磨損 |
更換。 |
|
泵不工作，或循環一次即停止 |
檢查空氣閥阻塞或骯臟 |
拆卸和清潔空氣閥，使用過濾空氣 |
|
球體、球座磨損 |
更換閥球和閥座 |
|
|
隔膜泵工作無規律 |
氣動隔膜泵進口端管路阻塞 |
檢查；清理 |
|
球體粘附或泄漏。 |
清理或更換 |
|
|
膜片破裂。 |
更換 |
|
|
排出受限。 |
去除限制原因 |
