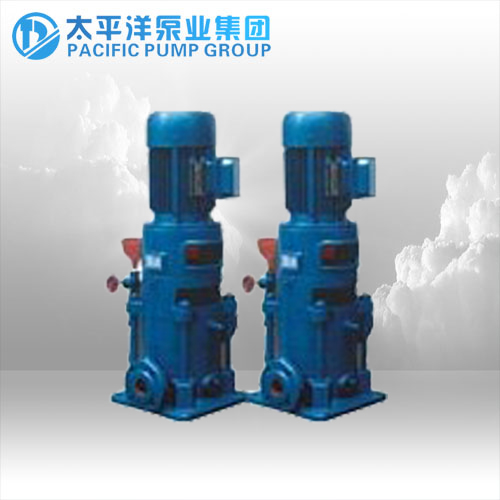

LG型高層建筑多級離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
LG型立式多級離心泵產品概述:
LG型立式多級離心泵是根據我我國對高層建筑給排水及國家消防局標準開發的新一代給水產品。該型泵由于采用了高效節能的優秀水力模型，因此具有效率高，性能范圍廣的優點，更好地滿足了用戶的使用要求。LG系立式、單吸、多級分段式、便拆式離心泵，其吸入、排出口分別位于進、出水段上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用軟填料密封或機械密封，用平衡室的壓力水進行潤滑和冷卻。產品執行JB/T2727-93《立式多級簡型離心泵型式與基本參數》標準。
LG型立式多級離心泵應用范圍:
LG型立式多級離心泵特別適用于住宅、賓館、辦公大樓等高層建筑恒壓供水、消防、噴淋給水設備配套用泵；也適用于化工流程冷卻塔的自動補水；系統穩壓、生產工藝循環用水、遠距離輸送、鍋爐給水等給水設備之用。可輸送的液體為常溫(<80℃)(熱水型可輸送溫度小于105度的介質)清水或物理、化學性質類似于水的常溫介質。
LG型立式多級離心泵產品特點:
1、泵成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等特點，如加上防護罩可置于戶外使用。
2、更少的運行、維修費用：采用可靠的機械密封，故障率低，具有更少的運行維修費用。
3、本系列泵采用便拆式結構，方便用戶更換機械密封等易損件，安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管路的連接。
4、可根據流量和揚程的需要采用泵的串、并聯運行方式。
LG、LGW、LGR型立式多級離心泵意義:
100LG(W、B、R）-72-20*6
100-泵的進水口直徑
LGW-立式多級消防穩壓給水泵
LGR-熱水型
72-設計點流量(m3/h)
20-設計點單級葉輪揚程
6-泵級數
性能參數
|
序號 |
型號 |
級數 |
流量Q |
揚程H |
功率 |
|
|
m3/h |
L/S |
(m) |
（KW） |
|||
|
1 |
25LG3-10 |
2 |
3 |
0.8 |
20 |
0.75 |
|
2 |
3 |
30 |
1.1 |
|||
|
3 |
4 |
40 |
1.5 |
|||
|
4 |
5 |
50 |
1.5 |
|||
|
5 |
6 |
60 |
2.2 |
|||
|
6 |
7 |
70 |
2.2 |
|||
|
7 |
8 |
80 |
2.2 |
|||
|
8 |
9 |
90 |
2.2 |
|||
|
9 |
10 |
100 |
3 |
|||
|
10 |
11 |
110 |
3 |
|||
|
11 |
12 |
120 |
4 |
|||
|
12 |
13 |
130 |
4 |
|||
|
13 |
14 |
140 |
4 |
|||
|
14 |
15 |
150 |
4 |
|||
|
15 |
32LG6.5-15 |
2 |
6.5 |
1.8 |
30 |
1.5 |
|
16 |
3 |
45 |
2.2 |
|||
|
17 |
4 |
60 |
3 |
|||
|
18 |
5 |
75 |
4 |
|||
|
19 |
6 |
90 |
4 |
|||
|
20 |
7 |
105 |
5.5 |
|||
|
21 |
8 |
120 |
5.5 |
|||
|
22 |
40LG12-15 |
2 |
12 |
3.3 |
30 |
2.2 |
|
23 |
3 |
45 |
3 |
|||
|
24 |
4 |
60 |
4 |
|||
|
25 |
5 |
75 |
5.5 |
|||
|
26 |
6 |
90 |
5.5 |
|||
|
27 |
7 |
105 |
7.5 |
|||
|
28 |
8 |
120 |
7.5 |
|||
|
29 |
50LG24-20 |
2 |
24 |
6.7 |
40 |
5.5 |
|
30 |
3 |
60 |
7.5 |
|||
|
31 |
4 |
80 |
11 |
|||
|
32 |
5 |
100 |
11 |
|||
|
33 |
6 |
120 |
15 |
|||
|
34 |
65LG36-20 |
2 |
36 |
10.0 |
40 |
7.5 |
|
35 |
3 |
60 |
11 |
|||
|
36 |
4 |
80 |
15 |
|||
|
37 |
5 |
100 |
18.5 |
|||
|
38 |
6 |
120 |
22 |
|||
|
39 |
80LG50-20 |
2 |
50 |
13.9 |
40 |
11 |
|
40 |
3 |
60 |
15 |
|||
|
41 |
4 |
80 |
18.5 |
|||
|
42 |
5 |
100 |
22 |
|||
|
43 |
6 |
120 |
30 |
|||
|
44 |
100LG72-20 |
2 |
72 |
20.0 |
40 |
11 |
|
45 |
3 |
60 |
18.5 |
|||
|
46 |
4 |
80 |
22 |
|||
|
47 |
5 |
100 |
30 |
|||
|
48 |
6 |
120 |
37 |
|||
|
49 |
7 |
140 |
45 |
|||
|
50 |
8 |
160 |
45 |
|||
|
51 |
9 |
180 |
55 |
|||

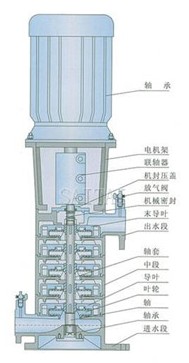

產品結構
LG型立式多級離心泵故障原因及排除方法:
|
故障 |
原 因 |
解決方式 |
|
1 、泵不吸水.壓力表指針劇烈擺動. |
灌注引水不夠，管路與儀表聯接處漏氣。 |
檢?底閥是否漏水.再灌足引水， 擰緊或修回漏氣處。 |
|
2、水泵不吸水.真空表表示高度真空。 |
底閥沒有打開或已堵塞.吸水管路阻力太大.吸水高度過高。 |
檢修底閥.更?水管.降低吸水高度。 |
|
3、壓力表有壓力，但仍不出水. |
出水管阻力太大.旋轉方向不對， 葉輪堵塞.泵轉速不足。 |
檢?或縮短水管。檢?電機.清除葉輪內的污物.增加泵轉速。 |
|
4 、流量低于設計要求。 |
水泵堵塞，密封環磨損過多.轉速不足。 |
清掃水泵及管路.更?密封壞.增加泵轉速。 |
|
5、泵消耗功率過大。 |
填料壓的太緊.并發熱.葉輪有磨損.泵流量增大。 |
調整填料壓蓋松緊程度，檢?泵軸是否歪曲.更?葉輪.增加出水阻力.降低流量。 |
|
6、機械密封泄漏 |
磨擦副磨損嚴重.或密封面劃傷。 |
更?新機械密封.重新研磨密封面。 |
|
7、泵內聲音反常.泵不出 水。 |
吸水管阻力過大.吸入管路漏氣. 輸送的液體?度過高。 |
檢?吸入管和底閥。堵塞漏氣處、減少吸水高度.降低水溫。 |
|
8、水泵振動.軸承過熱。 |
電機與泵不同心.軸承缺油或磨損。 |
調整電機軸與泵軸的同軸度.加油或更?軸承。 |
